1、適用范圍：

1.1適用于消防接口、消防水槍密封性能以及耐水壓強度試驗。

1.2適用于消防接口內扣式接口、卡式接口規格為公稱通徑為25mm、40mm、50mm、65mm、80mm、100mm、125mm、135mm、150mm以及螺紋式接口公稱通徑為90mm、100mm、125mm、150mm；

1.3適用于消防水槍低壓水槍、中壓水槍、高壓水槍，規格直徑為40mm、50mm、65mm以及進口外螺紋為M39*2;

1.4適用于消防接口最大公稱壓力為2.5Mpa；

1.5適用于消防水槍最大工作壓力為4.0Mpa。

2、符合標準：

2.1符合GB12514.1-2005《消防接口》標準要求;

2.2符合GB8181-2005《消防水槍》標準要求。

3、主要技術特點：
3.1采用計算機自動變頻控制技術、多路穩壓系統，可對不同接口進行密封性能、水壓耐壓強度試驗。計算機自動記錄數據，可按要求打印試驗報表，循環用水，獨到的試驗樣品快速安裝、拆卸，省時省力。

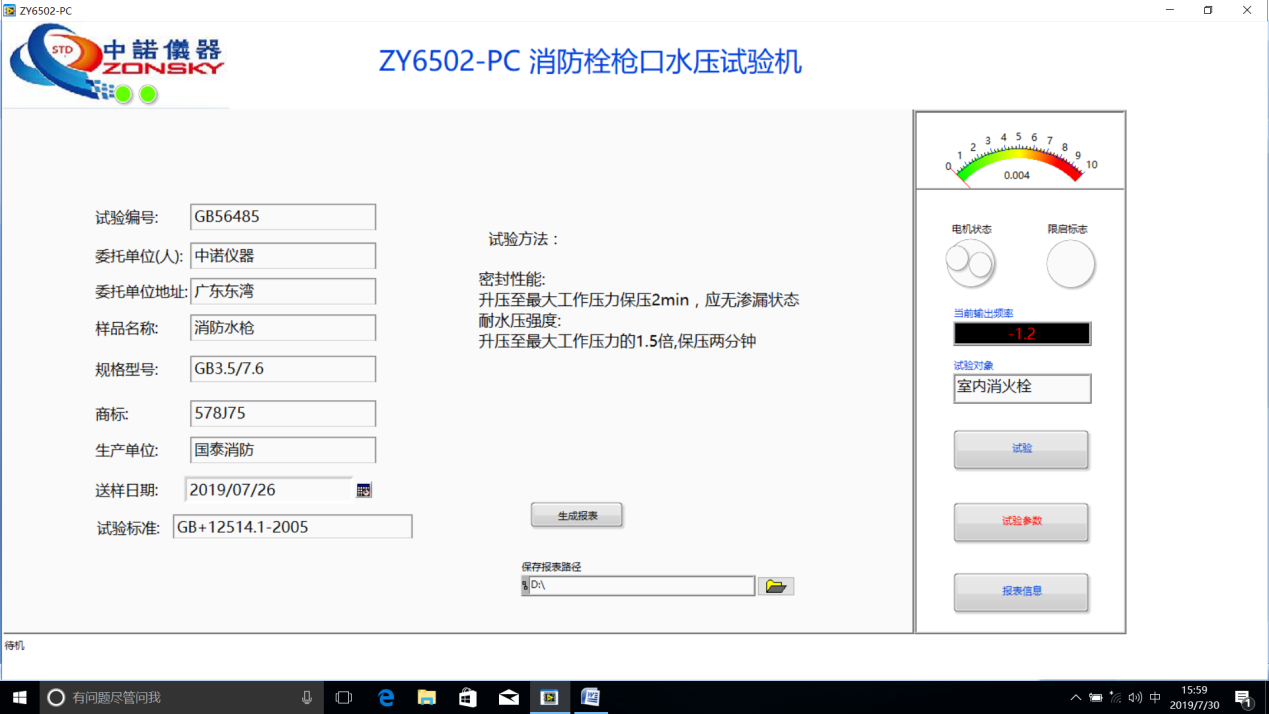

圖2、設定界面

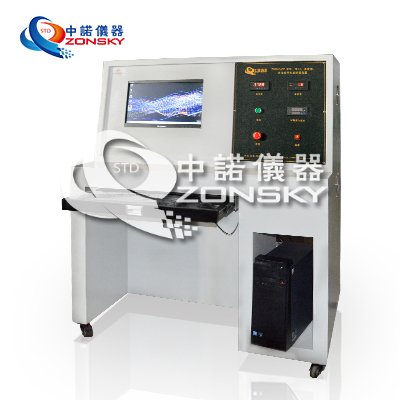

3.2整機包括：主架體、計算機集成控制臺、測試艙、配電箱和動力柜；計算機集成控制臺內部主要由計算機和變頻器組成；

3.3動力柜:內部設置有水箱、變頻電機、打壓泵和穩壓裝置；

3.4穩壓裝置：由二個穩壓罐組成；第一穩壓罐的出水口和第二穩壓罐的進水口通過導管連接；第二穩壓罐罐體外側設置有壓力測試接口，壓力測試接口內置壓力變送器，并且電路連接計算機集成控制臺；

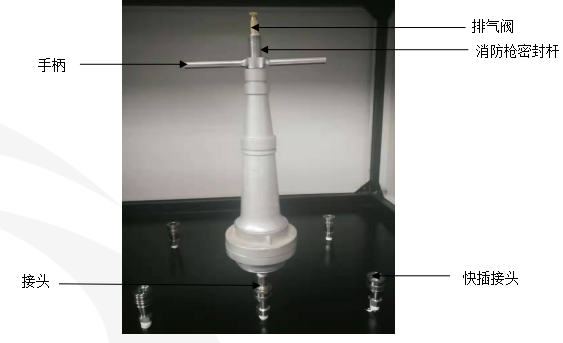

圖3、試樣安裝

4、主要技術參數：
4.1壓力調控范圍：0-10MPa；
4.2升壓速率：5~10Mpa/min可調；

4.3試驗件數：2件；

4.4高壓出水量：20L/min；
4.5壓力采集精度：±0.005MPa；
4.6壓力傳感方式：電流變送器方式；

4.7穩壓裝置耐壓：25Mpa；

4.8壓力采集間隔：6次/s；
4.9高壓泵壓力范圍：0-12MPa；
4.10流量范圍：20L/min；
4.11變頻器調頻范圍：0-50Hz；
4.12壓力管道：DN25高壓管，耐高壓30Mpa；
4.13試驗箱體材質：靜電烤漆處理；

4.14電源：AC220V,功率：4.5KW；

4.4.15主機體積：長1650x寬700mmx高1400mm（僅作參考）。

4.4.16計算機控制柜：長1200x寬800mmx高1300mm（僅作參考）。

4.4.17儀器整重量：460kg.

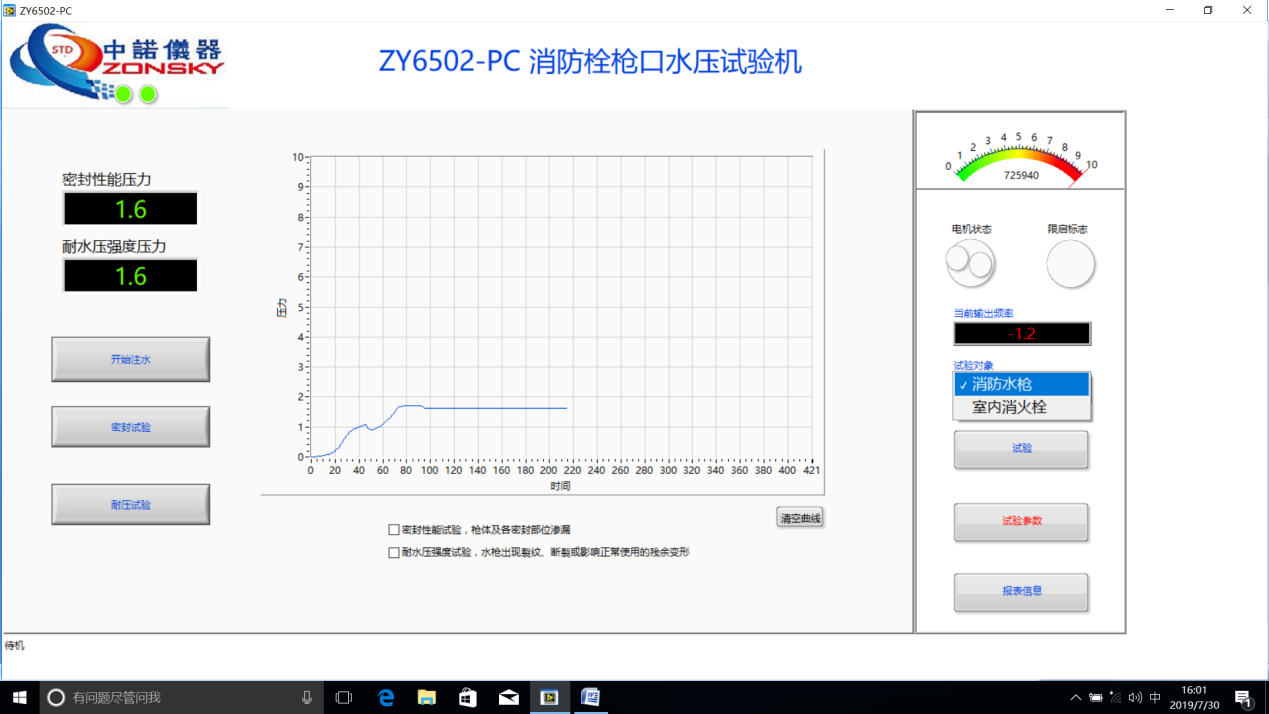

圖4升壓實時曲線圖

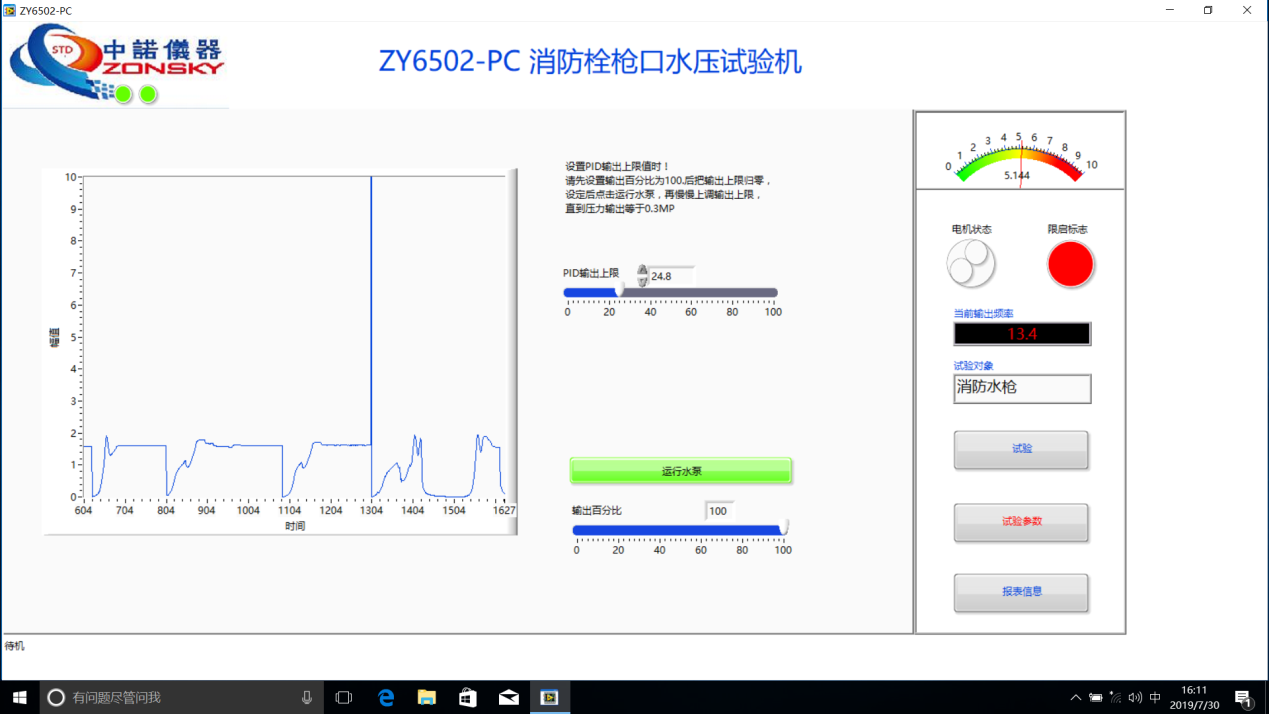

圖5、校準界面

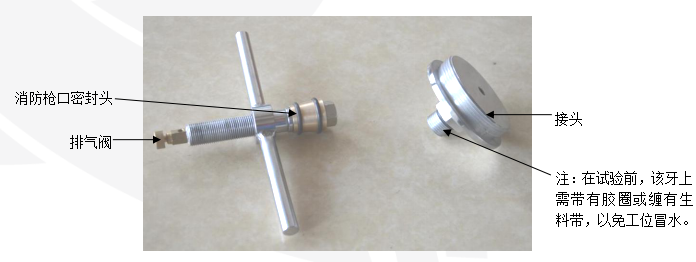

圖6試驗專用工具

圖7、生產報表

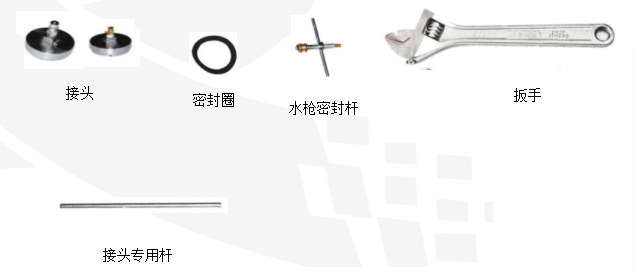

圖8隨機配送附件

5、保養及注意事項

5.1計算機集成控制柜應防水防潮，避免高溫。

5.2冬季使用當環境溫度低于零度時應徹底放水（包括高壓泵、穩壓管），以免不能保修。

5.3高壓泵每工作100小時應檢查潤滑油液面高度，每工作300小時要更換潤滑油。

5.4本機采用循環用水，自動補水。觀察用水太渾濁時應將水徹底更換。

5.5當發現供水不足時，應更換供水過濾器中的濾芯。濾芯晾干拍打雜物后可重復使用。

5.6每次試驗完之后，整理擦干凈試驗箱水分，保持箱內干凈，可噴適當?shù)姆冷P油。

6、裝箱清單

7、主要配件
